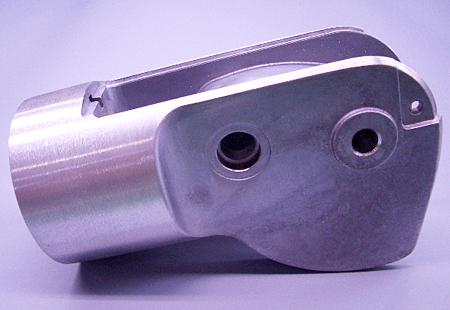

塗装前の写真、前回と違い前処理を施していないので、金属表面に光沢があります。
この製品が前処理工程を経ると、金属表面がエッチングがされて、その上に化成被膜が生成されて、前回ご紹介しました塗装前の写真の様に、光沢は消えます。
この工程が塗膜性能を発揮させるベースとなります。
下地処理が塗膜の品質に大きく関わっています。
鉄系の塗装も行っていますが、特に非鉄金属と類別される、アルミダイカスト、亜鉛ダイカスト、マグネダイカストの製品には、不可欠な前処理工程となります。
詳しくは、前処理ライン工程詳細に示してありますのでご参照ください。

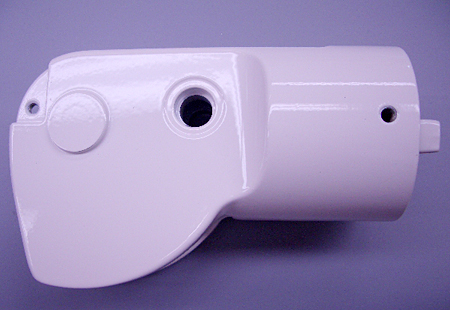

《塗装前》	《塗装後》

• 素材　アルミダイカスト
• 下塗り　プライマー　焼付温度：170℃×20分 　塗膜性能表No11に該当
• 中塗り　アクリル樹脂ホワイト　焼付温度：150℃×20分
• 研ぎ
• 上塗り　アクリル樹脂ホワイト　焼付温度：170℃×20分 　塗膜性能表No2に該当
• 膜厚　35～40μ
